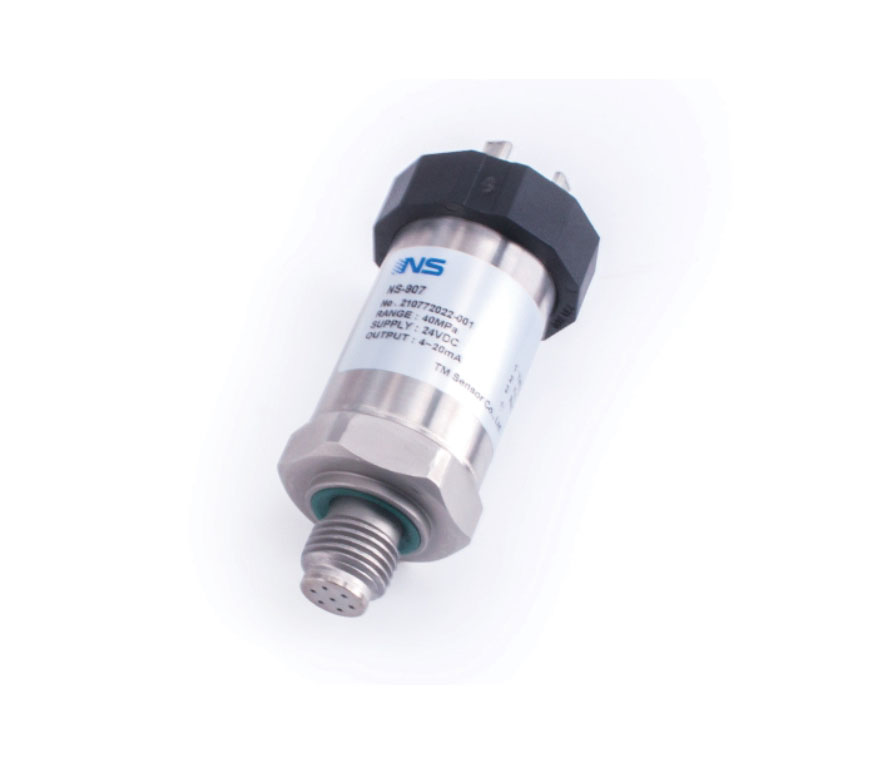

高頻壓力傳感器是一種將壓力轉換為模擬電信號的傳感器。為設備應用選擇正確的壓力傳感器也是一門學問，選得不好可能會(huì )使設備的運行效率降低。盡管有各種類型的高頻壓力傳感器，但常見的一種是以應變計為基礎的傳感器。

壓力轉換為電信號是通過應變計的物理變形實現的，應變片貼合到壓力傳感器的膜片中并接線成惠斯通電橋結構。施加在高頻壓力傳感器上的壓力會(huì )引起隔膜的撓曲，從而使應變計產生應變。應變會(huì )將產生與壓力轉化成比例的電阻變化。

下面天沐帶大家了解一下有哪些輸出信號以及在各種情況下的選擇。

毫伏輸出

具有毫伏輸出的傳感器通常是比較經濟的壓力傳感器。毫伏傳感器的輸出標稱約為30mV。實際輸出與高頻壓力傳感器的輸入電源或激勵成正比。如果激勵發生波動，輸出也會(huì )改變。

由于這種對激勵電平的依賴性，建議將穩壓電源用于毫伏傳感器。由于輸出信號很弱，因此傳感器不應置于電噪聲環境中。傳感器與二次儀表之間也應保持相對較短的距離。

電壓輸出

電壓輸出的傳感器帶有積分信號調節功能，使其能夠產生比毫伏傳感器更高的輸出。輸出通常為0-5VDC或0-10VDC。其傳感器的輸出通常不是激勵電源的直接函數，也就是說只要穩壓電源落在指定的電源范圍內就可以了。

由于它們具有較高的輸出電平，因此這些傳感器不像毫伏傳感器那樣容易受到電噪聲的影響，因此可以在更多的工業環境中使用。

4-20mA輸出

這種輸出類型的傳感器也稱為壓力變送器。由于4-20mA信號受電氣噪聲和電阻影響最小，因此，當需要長距離傳輸信號時，最好使用這種傳感器。在連線長度300米以上的應用中，只能選用這類輸出的傳感器。

拓展：高頻壓力傳感器過載的跡象：

傳感器過載的常見跡象是零點讀數的偏移，通常是會(huì )增加。它的讀數可能為5-6mA或者更高，甚至可以達到飽和，最大值會(huì )達到約24mA。

綜上所述，對于較高溫度的應用，應首先考慮mV輸出。對于可能使用非穩壓電源的工業環境，電壓輸出就足夠了；對于需要長距離傳輸信號的應用，則4-20mA變送器是理想選擇。
